目前市面上主流的試驗變壓器分為油浸式試驗變壓器和干式試驗變壓器，而二者主要是根據按照絕緣和冷卻條件來區分的。二者即有相同點也有不同點，本文就此進行簡單的闡述。
無論是油浸式試驗變壓器還是干式試驗變壓器，其主要的功能都是對電氣設備進行絕緣強度耐壓試驗，得出電氣設備的絕緣性能，以及發行電氣設備受過電壓的能力，但是其主要的不同點在于其構造以及工作原理的大不相同。
油浸式試驗變壓器采用優質冷軋硅鋼片疊制而成。線圈為同心寶塔形多層圓筒式，低壓線圈在內，高壓線圈在外。
其工作的原理為用工頻220V（10kVA以上用380V）電源接入控制箱（臺）（為試驗變壓器配套設備，詳細資料請見控制箱（臺）使用說明書），經自耦調壓器調節0－220V/380V電壓輸入到Y(jié)DJ試驗變壓器初級繞組。根據電磁感應原理，在次級（高壓）繞組按其與初級繞組匝數之比獲得同等倍數的電壓幅值――工頻高壓。此工頻高壓經高壓硅堆整流及電容器濾波可獲得直流高壓，其中幅值是工頻高壓有效值的倍。

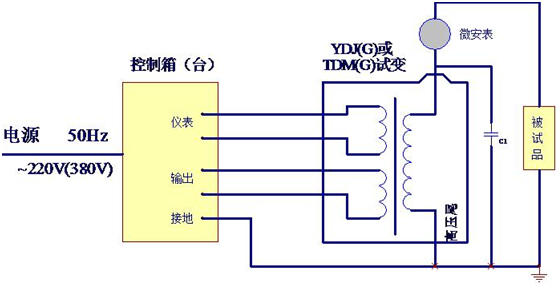

油浸式試驗變壓器交流（工頻）耐壓試驗接線示意圖
說明：做交流耐壓試驗時，既可使用YDJ（G）交流試變，也可使用YTJZ（G）試變。不過在使用YTJZ（G）做交流耐壓試驗時，不必將高壓柱上的短路桿拉出來。
直流泄漏與直流耐壓試驗接線示意圖
說明：直流泄漏完成后，可不拆線直接進行直流耐壓試驗。
而干式試驗變壓器則是采用了線圈環氧真空澆注成型，及CD型鐵芯的新工藝。其工作原理為當輸入電壓為200V，利用電磁感應原理根據需要改變輸入電壓，即可獲得輸出高壓從零伏連續可調到額定的高值。在作直流耐壓及泄露電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可改變輸入電壓，從而獲得不同值的直流高壓輸出。
具體工作原理示意圖
其中JS：時間繼電器 TY：自藕調壓器 FM：報警器 LJ：過流繼電器 D1、D2、D3：指示燈 C：交流接觸器 RD：熔斷器 K：總電源開關 K1：時間繼電器電源開關 AK：調壓器回零限位開關 AQ：起動按鈕 CL：高壓硅堆 AT：停止按鈕 A：輸出電流表 KV：輸出電壓表
作為目前主流的兩款試驗變壓器，油浸式試驗變壓器和干式試驗變壓器都具有體積小、重量輕、性能穩定等特點，在選擇的時候，需要根據具體的情況來選擇用哪種試驗變壓器來進行試驗。
湖北儀天成電力設備有限公司技術部
2017年9月14日
