斷路器操動機構的試驗是電氣設備檢測中重要的環節之一。通過對斷路器的操動機構進行嚴格的試驗,可以評估其可靠性和運行性能。在試驗過程中,主要檢測斷路器的操動時間、操動力度、操動速度等參數,并對其進行性能評估。同時,還會測試斷路器的運行噪音、工作溫度等相關指標,以確保其符合安全標準和技術規范要求。那么我們?cè)诰唧w實施測試過程時,需要滿足或是注意哪些事項呢?請往下面看。
斷路器操動機構的試驗,應符合下列規定:
1 合閘操作

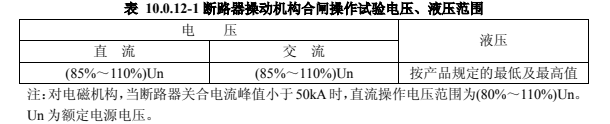

1)當操作電壓、液壓在表 10.0.12-1 范圍內時,操動機構應可靠動作
2)彈簧、液壓操動機構的合閘線圈以及電磁操動機構的合閘接觸器的動作要求,均應符合上項的規定。
2 脫扣操作
1)直流或交流的分閘電磁鐵,在其線圈端鈕處測得的電壓大于額定值的 65%時,應可靠地分閘;當此電壓小于額定值的 30% 時,不應分閘;
2)附裝失壓脫扣器的,其動作特性應符合表 10.0.12-2 的規定;
表 10.0.12-2 附裝失壓脫扣器的脫扣試驗

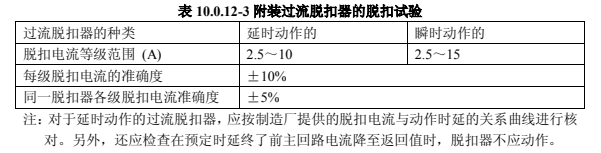

3)附裝過流脫扣器的,其額定電流規定不小于 2.5A,脫扣電流的等級范圍及其準確度,應符合表 10.0.12-3 的規定。
通過進行高壓開關操動機構的試驗,可以有效提高設備的可靠性和穩定性,確保電力系統的安全運行,在試驗過程中,上述幾個注意事項也需要大家去注意的。
